材料指纹图谱控制技术作为一种快速、有效、经济的测试手段，可应用于材料一致性判定、供应商监控、材料成分鉴定、失效分析等方面。此处针对各方面应用汇总了部分实际案例，罗列如下：

1、 材料一致性判定、供应商监控

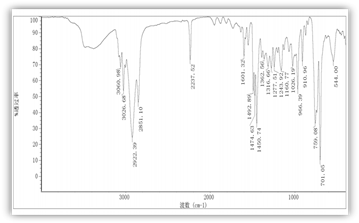

案例1.1：某外协厂在材料定型时使用ABS材料供货，但后续持续供货时，擅自更换为成本较低的PP材料进行供货。通过基准材料的红外图谱和抽查样品的红外图谱对比发现该问题：

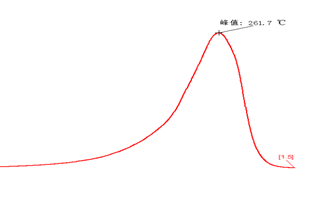

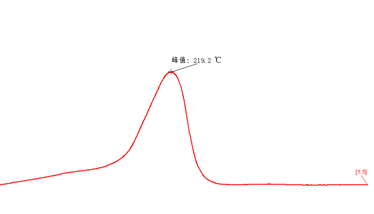

案例1.2：某外协厂在材料定型时使用PA66材料供货，但后续持续供货时，擅自更换为成本较低的PA6材料进行供货。通过基准材料的差热图谱和抽查样品的差热图谱对比发现，抽样材料的熔融温度比基准材料低约40℃，并结合红外和热重图谱综合判定，发现该供应商的换料问题：

PA6的化学物理特性和PA66很相似，然而，它的熔点较低，吸湿性也更强，且在臭氧的作用下易于褪色，其强度、耐磨性和长期耐老化性能低于PA66。从成本方面来看，PA6的市场价格比PA66低几千元不等。

2、 成分鉴定案例

案例2.1：添加滑石粉

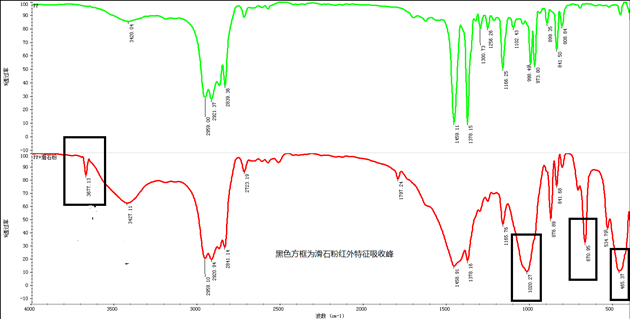

图1 未添加滑石粉的PP红外光谱图和添加有滑石粉的PP红外光谱图

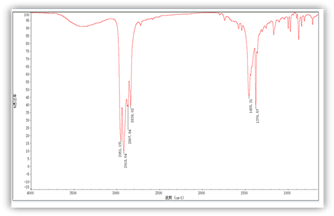

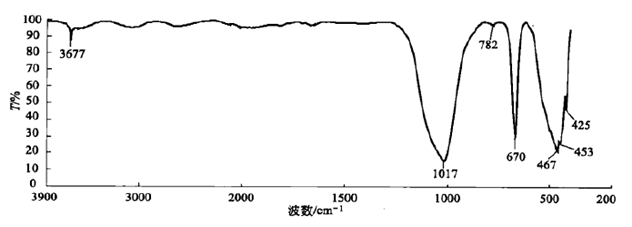

图2 滑石粉的红外光谱图

图1中绿色曲线为典型PP材料的红外吸收峰，红色曲线与绿色曲线相比明显多出3677.13cm-1、1020.27cm-1、670.95cm-1、465.37cm-1（黑色方框标记），该系列吸收峰与滑石粉（见图2）的红外特征吸收峰的峰型、波数吻合，因此判断红色曲线对应的材料除了PP外，还添加有滑石粉。

案例2.2：添加阻燃剂

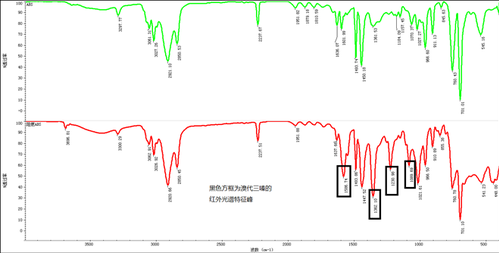

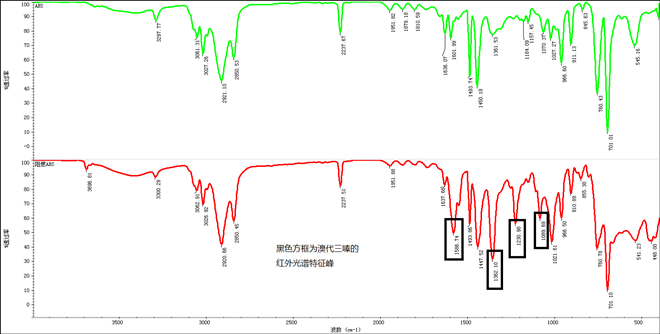

图3 未添加阻燃剂的ABS红外光谱图和添加有阻燃剂的ABS红外光谱图

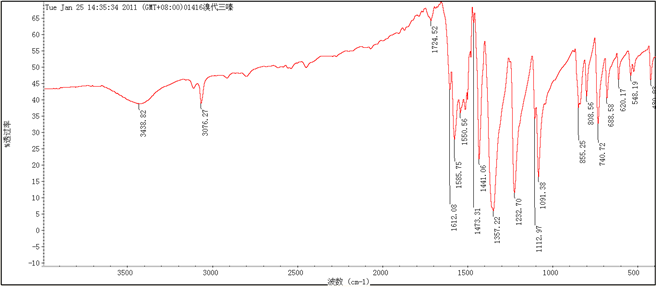

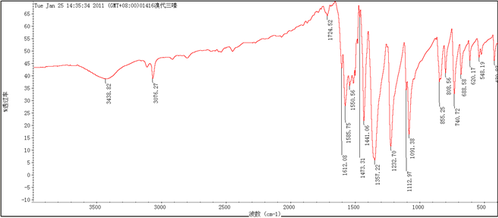

图4 溴代三嗪的红外光谱图

图3中绿色曲线为典型ABS材料的红外吸收峰，红色曲线与绿色曲线相比明显多出1586.74cm-1、1362.10cm-1、1230.98cm-1、1089.69cm-1（黑色方框标记），该系列吸收峰与溴代三嗪（见图4）的红外特征吸收峰的峰型、波数吻合，因此判断红色曲线对应的材料除了PP外，还添加有溴代三嗪。溴代三嗪阻燃剂是一种溴/氮协同的新型阻燃剂，其抗紫外线辐射及耐光性能优越，克服了四溴和十溴耐光性能差、颜色易变黄的缺点，是四溴和十溴的升级替代产品。

案例2.3：添加增塑剂

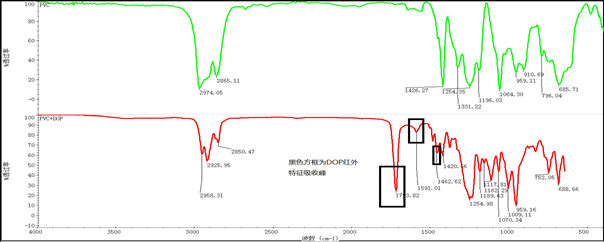

图5 未添加增塑剂的PVC红外光谱图和添加有增塑剂的PVC红外光谱图

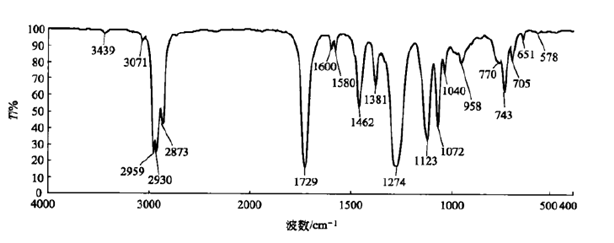

图6 DOP的红外光谱图

图5中绿色曲线为典型PVC材料的红外吸收峰，红色曲线与绿色曲线相比明显多出1723.82cm-1、1591.01cm-1、1462.62cm-1（黑色方框标记），该系列吸收峰与DOP（见图6）的红外特征吸收峰的峰型、波数吻合，因此判断红色曲线对应的材料除了PP外，还添加有DOP。PVC及其合金制品根据增塑剂的加入量的多少,可分为硬质制品和软质制品。软质制品是在聚合物中加入一定量的增塑剂,降低聚合物分子间的作用力,增加分子链的移动性,以降低玻璃化转变温度,改善低温加工性能。DOP是软PVC制品的主要增塑剂之一。

3、 失效分析案例

案例3.1：客户反映收到一批风轮的退货样品，退货样品会出现在使用时，出现断裂的现象。为了分析原因，客户将合格的库存样品和不合格的退货样品送我实验室进行分析。（该风轮的主要功能为通过高速旋转给其他部件降温）

退货样品                         库存样品

①红外分析

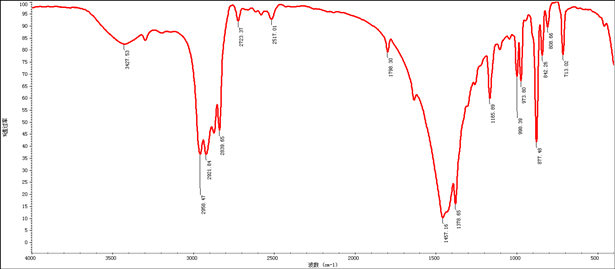

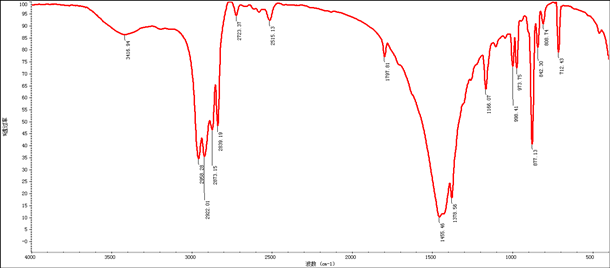

退货样品红外光谱图

库存样品红外光谱图

退货样品和库存样品主要的红外特征峰的位置、峰型、相对强度相同，红外光谱图一致，说明材料的主要成分相同，均为PP和碳酸钙。

②差示分析

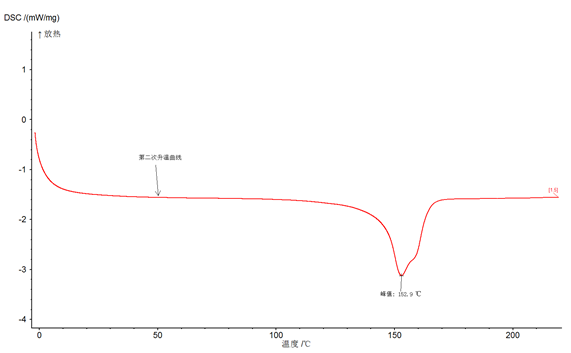

退货样品的差示分析图

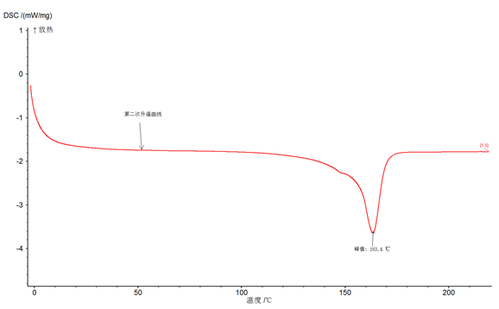

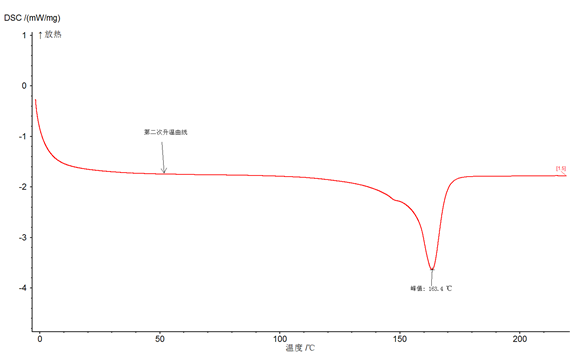

库存样品的差示分析图

退货样品差示分析图中，熔融温度（以峰值温度表示）为152.9℃，库存样品差示分析图中熔融温度（以峰值温度表示）为163.4℃

③热重分析

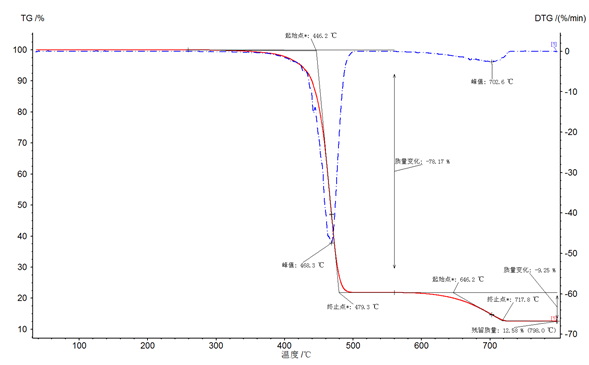

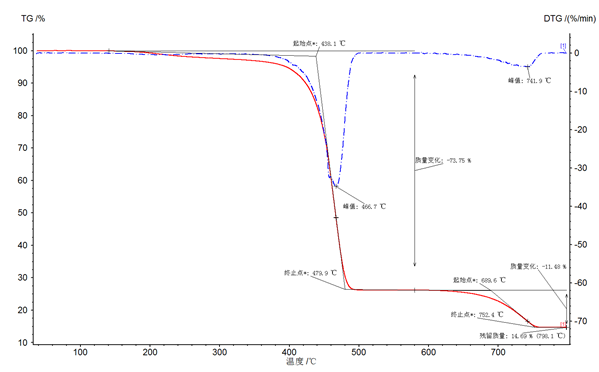

退货样品的热重分析图

库存样品的热重分析图

退货样品和库存样品热重分析中曲线现状相同，给温度和质量指标基本相同，热重分析图一致，说明材料的成分之间的相对含量基本相同。

④原因分析

退货样品和库存样品的红外、差热、热重三项测试中，不一致的测试项目为熔点差异超过5℃，退货样品PP材料熔点比库存样品PP材料熔点低10.5℃，推断客退样品与库存样品生成配方的成分和用量均相同，但配方中虽然都以PP为基材，选用的为不同牌号的PP，从二者的差异来看，退货样品使用的PP熔点低、峰型较宽，说明分子链分布较宽，分散性较强，微观结构不规整，在差异性较大的地方容易出现受力后薄弱的地方，宏观上出现断裂的现象。
