电力变压器是为了传输电能，在同一频率下将一个电力系统的交流电压和电流值变为另一个电力系统中不同的电压和电流值，借以输送电能的具有两个或多个绕组的静止设备。在电能的传输和配送过程中，电力变压器是能量转换、传输的核心。它的性能、质量直接关系到电力系统运行的可靠性和运营效益。电力变压器广泛应用于工业、农业、交通、城市社区等各个领域，其损耗约占输配电电力损耗的40%。对于每天都在运转的、消耗大量电能的变压器，提高用电效率、降低能耗、节约电能是用户最关心的指标。那么如何选择高效、节能的电力变压器呢？

一、 电力变压器能效标准

目前关于电力变压器能效指标的国家强制性标准为GB 20052-2020《电力变压器能效限定值及能效等级》，此标准代替GB 20052-2013《三相配电变压器能效限定值及能效等级》和GB 24790-2009《电力变压器能效限定值及能效等级》，并已于2021年6月1日起正式实施。新版标准提高了电力变压器产品的空载损耗和负载损耗指标要求，其中一级能效指标达到世界领先水品，优于欧盟、美国、日本相应的能效标准。新版标准的实施，为全面推动我国高效节能变压器的应用，保持与国际接轨，具有重要意义。

二、 电力变压器命名方式

JB/T 3837-2016《变压器类产品型号编制方法》中规定了电力变压器的命名规则，企业可自愿依据此标准对电力变压器进行命名。一般在型号规格中都包含了电力变压器的结构型式、铁心材料、电压等级、额定容量等信息。通常电力变压器也会在型号最后添加标注“-NX1”（一级能效）或“-NX2”（二级能效），以明确产品的能效等级。

例如：油浸式电力变压器，规格：高压侧电压10kV，额定容量2000kVA，铁心材质为硅钢片，铁心结构为立体卷铁心，能效等级为1级。用如下方式进行型号规格的命名：

S-M·RL-2000/10-NX1

三、 选购电力变压器的关键指标

1. 根据使用环境选择变压器

在正常介质条件下，可选用油浸式变压器或干式变压器。在多层或高层主体建筑内，宜选用不燃或难燃型电力变压器。在多尘或有腐蚀性气体严重影响变压器安全运行的场所，应选封闭型或密封型电力变压器。不带可燃性油的高、低压配电装置和非油浸的配电变压器，可设置在同一房间内，此时配电变压器应带IP2X保护外壳，以保证安全。

2. 根据用电负荷选择变压器

通常根据GB/T 17468-2019《电力变压器选用导则》中推荐的电力变压器的容量进行选择，干式变压器一般应根据GB/T 1094.12-2013《干式电力变压器负载导则》及计算负荷来确定其容量。

3. 了解绝缘等级

绝缘等级是指电气设备所用绝缘材料的耐热等级，绝缘材料按其耐热程度可分为7个等级，它们的温升限值也各不相同。常用电力变压器的绝缘等级在A至H级之间，油浸式变压器的绝缘等级一般为A级，干式变压器的绝缘等级一般为F级或者H级。

4. 空负载损耗

空载损耗是指当额定频率下的额定电压施加到一个绕组的端子上，其他绕组开路时流经该绕组线路端子所消耗的有功功率。负载损耗是指当额定电流流经一个绕组的线路端子，且另一绕组短路时在额定频率及参考温度下所消耗的有功功率。

四、 主要的产品种类和应用场所

电力变压器按绝缘介质可分为：油浸式变压器、干式变压器和充气式变压器。

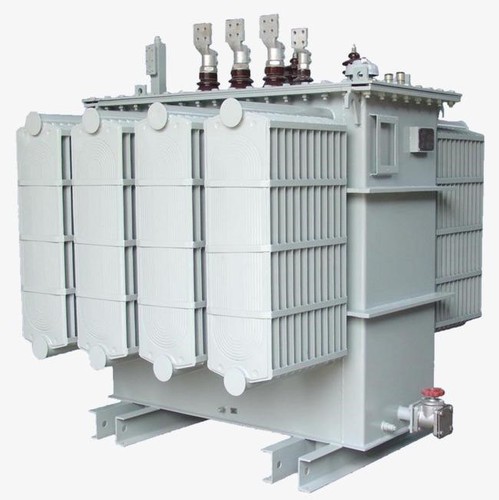

油浸式变压器有矿物油浸渍式变压器和高燃点油（合成油及天然酯）浸渍式变压器。矿物油浸式变压器广泛用于各类场所，但应充分考虑安装场所的消防及安全需求。高燃点油因其闪点及燃点高于矿物油，故安全性能更高，因此高燃点油浸式变压器常用于安全要求相对较高的场所，或与建筑物消防间距不够的场所。

干式变压器通常有环氧树脂浇注绝缘干式变压器和浸渍绝缘干式变压器。该变压器应符合GB/T 1094.11规定的燃烧等级要求，通常用于与大楼联合建造的户内变电站内或防水防潮性能良好的地下变电站内。

充气式变压器是以六氟化硫或混合气体等不燃气体作为绝缘及冷却介质的变压器，其本体具有不爆不燃特点，通常用于消防及安全要求更高的场所。

五、 选购产品考虑因素

1. 确认产品满足的标准

选用变压器时，应明确变压器符合的标准。在GB/T 1094相关标准的基础上，通常油浸式电力变压器应符合GB/T 6451、GB/T 25438、GB/T 25446、JB/T 2426、JB/T 10317、NB/T 42067等标准的规定，干式电力变压器应符合GB/T 10228、GB/T 22072、GB/T 32825、JB/T 2426、NB/T 42066等标准的规定。如产品有其他需求，应在询价或招标文件中注明，并在合同中明确。原则上，电力变压器产品符合国家标准规定是最基本的要求。

2. 关注节能指标和认证标志

GB 20052-2020《电力变压器能效限定值和能效等级》中明确了电力变压器在规定条件下空载损耗和负载损耗允许的最高限值。依据《变压器能效提升计划（2021-2023年）》，到2023年，高效节能变压器【符合新修订《电力变压器能效限定值及能效等级》（GB 20052-2020）中1级、2级能效标准的电力变压器】在网运行比例提高10%，当年新增高效节能变压器占比达到75%以上。自2021年6月起，电网新采购变压器应为高效节能变压器。

中国质量认证中心通过产品认证手段对电力变压器的节能指标给与辨识和评价，评价合格的设备为节能型产品，设备制造商通过施加“节”字认证标志进行明示，以证明产品具备优秀的节电性能，是选购时重要的参考依据之一。

3. 综合考虑产品各项指标

选用变压器时，应以变压器整体的可靠性为基础，综合考虑技术参数的先进性、合理性、经济性及环境友好性，结合负荷发展、安全要求、运行环境、运行方式、运行工况及损耗评价方式等，提出合理的技术经济指标和性能考核指标。同时还要考虑可能对系统安全运行、环保、运输、安装空间和运行维护等方面的影响。
